Les interrupteurs muraux sont des éléments essentiels du système électrique d’une maison. Différentes configurations de câblage répondent à différents besoins. Dans cet article, nous examinerons trois types courants : le câblage d'interrupteur mural double, le câblage d'interrupteur à 3 voies et le câblage d'interrupteur mural standard, vous aidant à déterminer la configuration ultime adaptée à vos besoins.
Le câblage d’un interrupteur mural double est couramment utilisé pour contrôler deux luminaires ou appareils indépendants à partir d’un seul panneau. Les principales fonctionnalités incluent :
Structure: Cette configuration comporte deux commutateurs distincts, chacun contrôlant un appareil individuel. Le panneau de commande comporte deux ouvertures pour interrupteur.
Installation: Le câblage consiste à connecter indépendamment les lignes d'alimentation et de charge à chaque interrupteur. Chaque interrupteur possède son propre jeu de fils.
Avantages: Offre la commodité de contrôler plusieurs appareils à partir d’un seul panneau, idéal pour contrôler simultanément différentes lumières ou appareils.

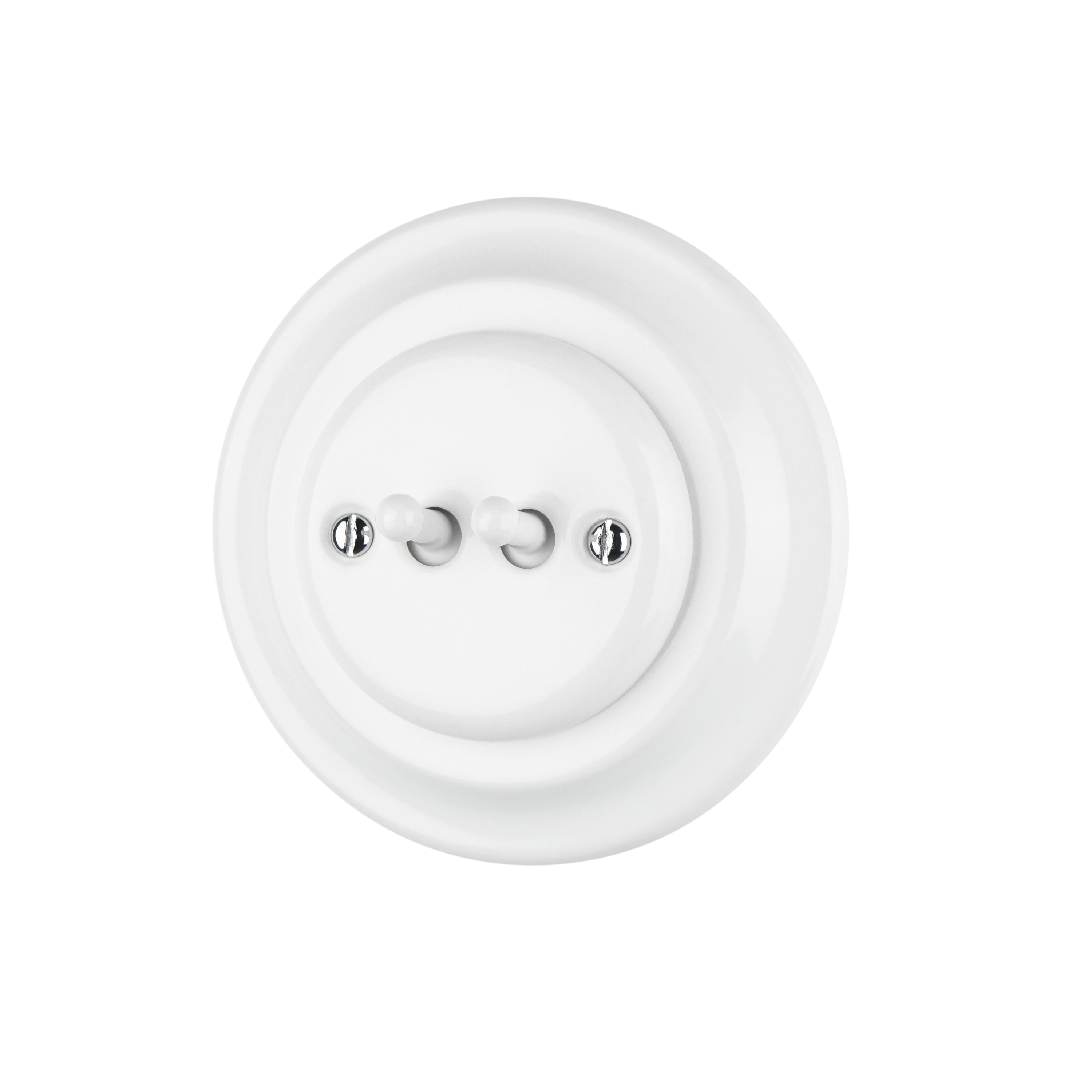

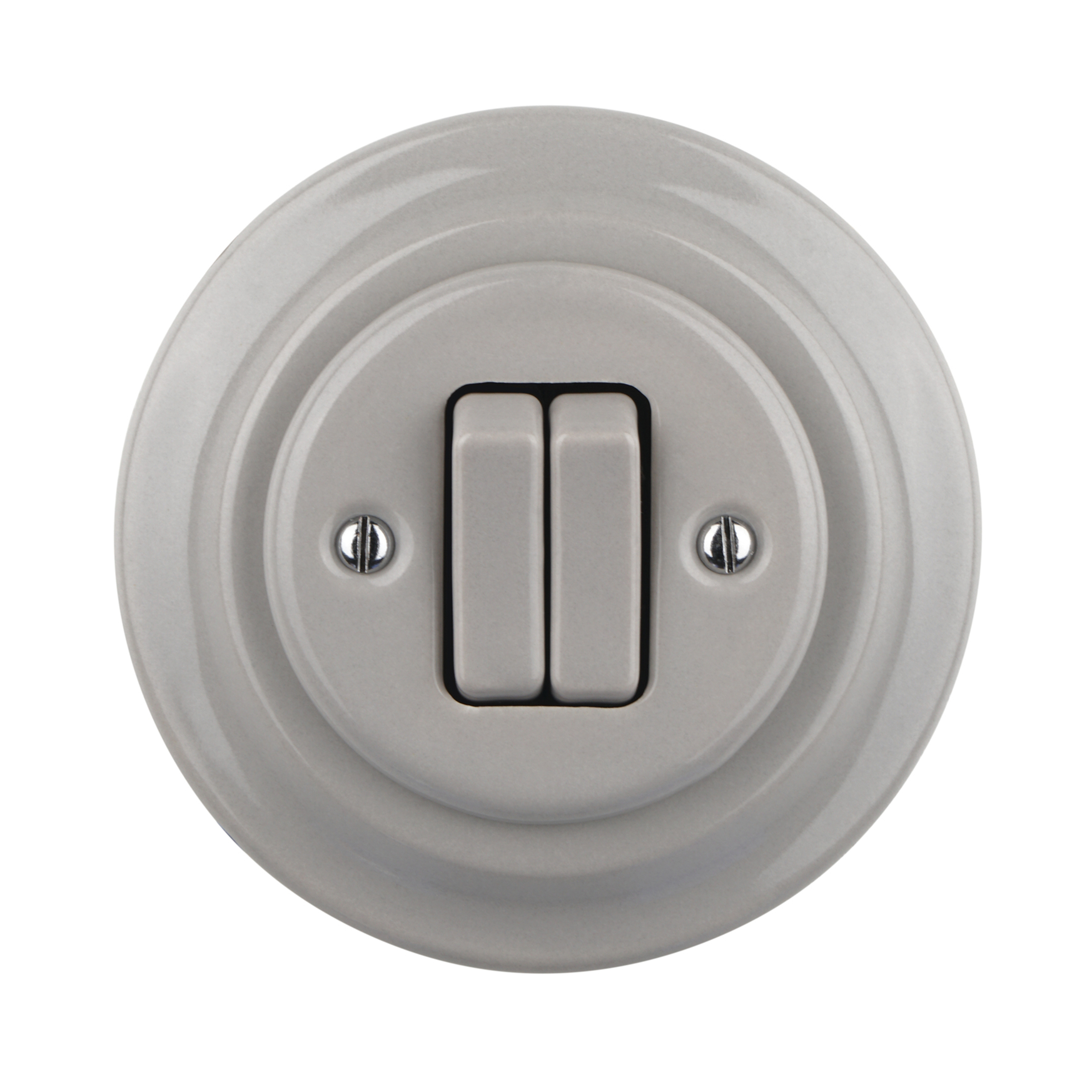

Interrupteur à 2 gangs
Le câblage de l'interrupteur à 3 voies permet de contrôler un seul luminaire ou une seule lumière à partir de deux emplacements différents. Les principales fonctionnalités incluent :
Structure: Implique deux interrupteurs à 3 voies reliés par une série de fils voyageurs. Cette configuration permet de contrôler une seule lumière ou un seul luminaire à partir de deux emplacements distincts.
Installation: Nécessite de connecter deux interrupteurs à 3 voies à la source d'alimentation et au luminaire, en suivant un schéma de câblage spécifique. La mise en page est plus complexe.
Avantages: Idéal pour les grandes pièces, les longs couloirs ou les escaliers où vous devez contrôler la même lumière à partir de plusieurs endroits, ce qui améliore la commodité.

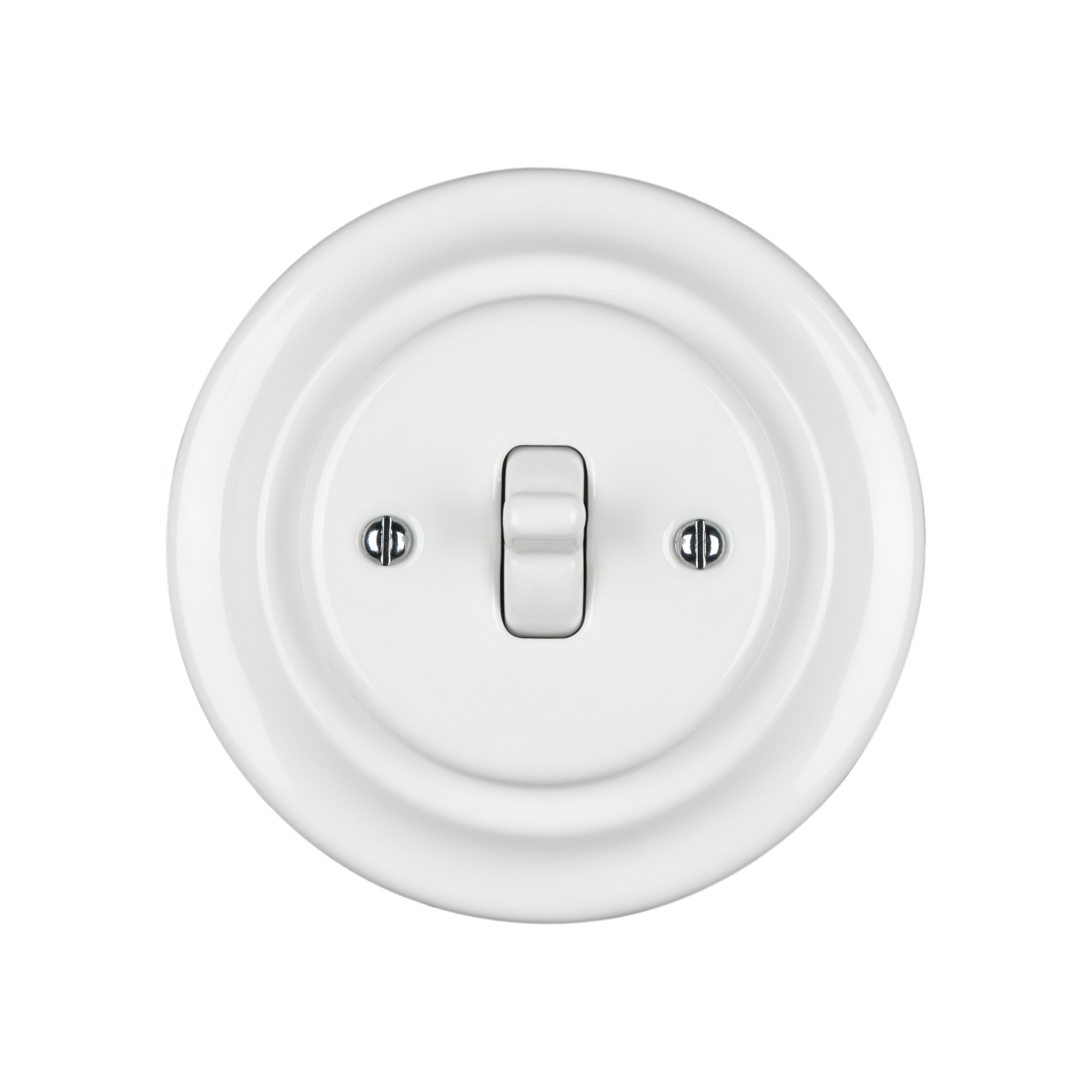

1 groupe 2 voies 2 groupes 2 voies
Le câblage d’un interrupteur mural standard est le type le plus simple, contrôlant un seul luminaire ou appareil. Les principales fonctionnalités incluent :
Structure: Se compose d’un seul interrupteur contrôlant un seul circuit. Le panneau de commande n'a qu'une seule ouverture pour interrupteur.
Installation: Simple et direct ; les lignes d'alimentation et de charge sont connectées aux bornes du commutateur.
Avantages: Économique et facile à installer, adapté aux applications de base où un seul interrupteur est nécessaire, comme dans les petites pièces ou les chambres.

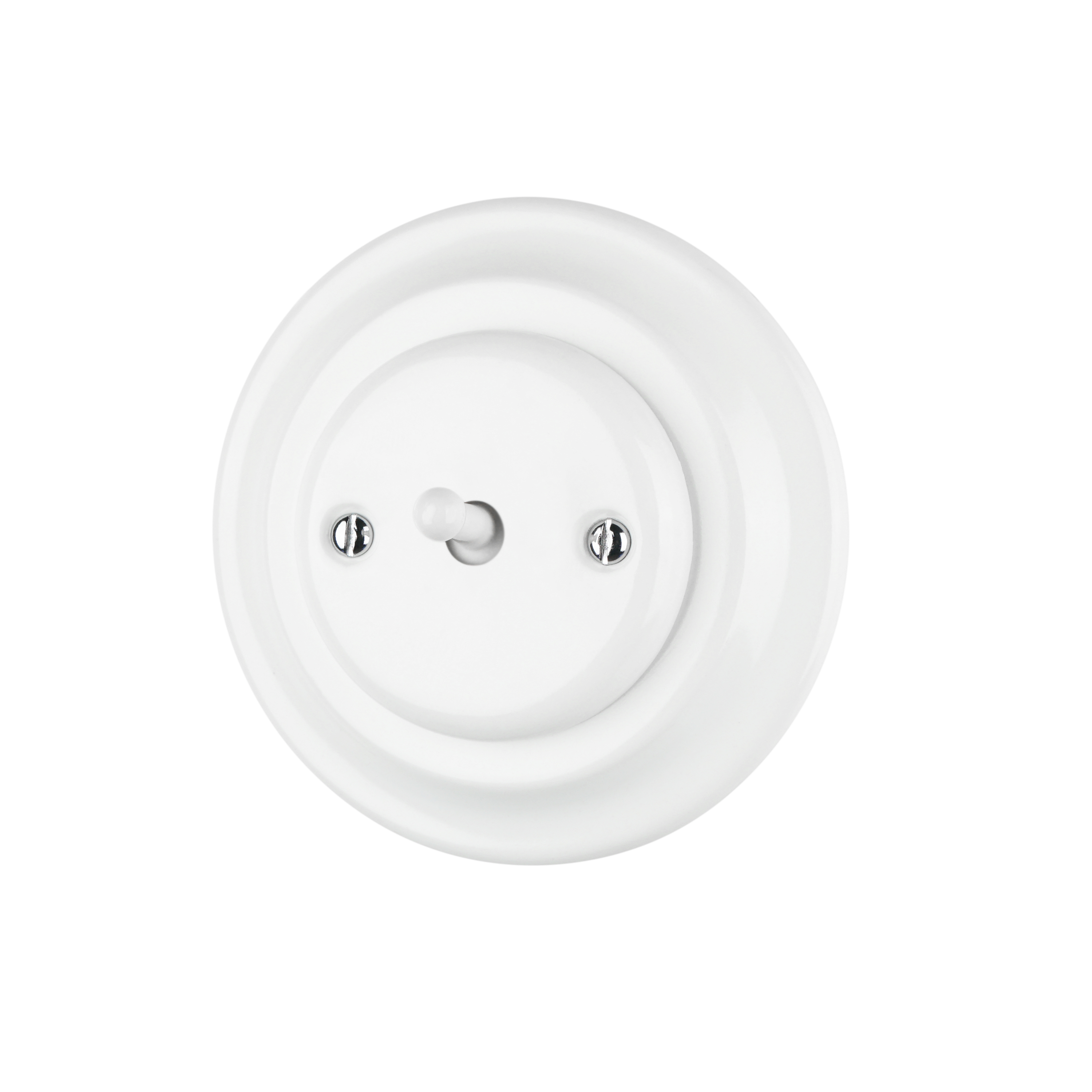

1 groupe 1 voie
Le choix du câblage de commutateur approprié dépend de vos besoins spécifiques :
Plusieurs emplacements: Pour contrôler une lumière depuis différents endroits, les interrupteurs à 3 voies sont le choix ultime.
Plusieurs appareils: Si vous devez contrôler plusieurs appareils, le câblage à double interrupteur mural offre la flexibilité dont vous avez besoin.
Simplicité: Pour des configurations simples, le câblage standard d’un interrupteur mural est pratique et économique.
Comprendre ces différents types de câblage de commutateur peut vous aider à prendre une décision éclairée, garantissant que votre système électrique est à la fois fonctionnel et efficace.
